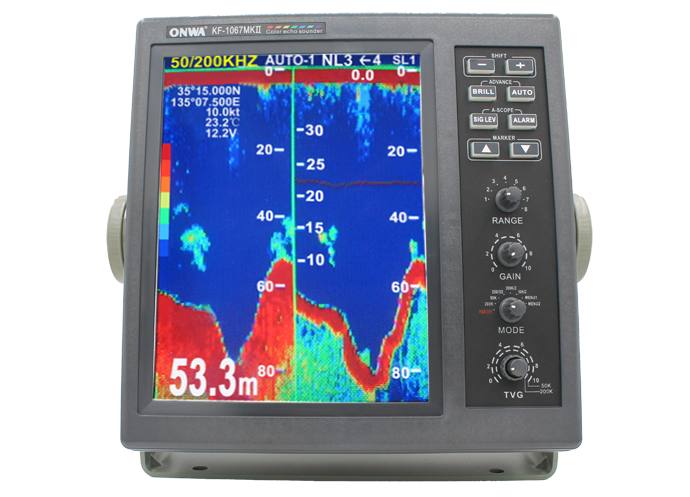

Görüntü

10,4 inç Renkli TFT LCD

Eko Rengi

Eko yoğunluğuna göre 8 renk (arka plan rengi dahil).
Arka plan rengi mavi, açık mavi, beyaz ve siyah arasından seçilebilir

Temel Aralık

Metre 5/10/20/40/80/150/300/600
Feet 15/30/60/120/200/400/1000/2000
Kulaç 3/5/10/20/40/80/150/300
Passi/ Braza 3/5/10/30/50/100/200/350
*Temel aralıklar sistem menüsünden değiştirilebilir.

Aralık Kaydırma

300 metreye kadar (1000 fit, 150 kulaç, 200 passi/braza)

Yakınlaştırma Aralığı

Kez 2,3,4 ve 5 aralık

Alt Kilit Genişletme Aralığı

5/10 metre, 10/20 fit, 2/5 kulaç, 2/5 passi/braza

Otomatik mod

Menzil ve kazancın otomatik ayarlanması

Ekran modu

Tek Frekans (50 kHz veya 200 kHz Versiyon):
Normal, Zoom ve A-Scope
Çift Frekans (50 kHz ve 200 kHz Versiyon):
Yüksek Frekans (200 kHz), Düşük Frekans (50 kHz),
Çift (200 kHz ve 50 kHz ) 1/2 ekran),
Yakınlaştırma (200 kHz ve 50 kHz yakınlaştırma) ve A-scope Ekran

Yakınlaştırma Ekranı

İşaret Yakınlaştırma, Alt Yakınlaştırma ve Alt Kilit Genişletme

İlerleme Hızını Görüntüle

Hatlar/TX:Dondur, 1/8, 1/4, 1/2, 1/1, 2/1

TX Frekansı

Tek Frekans (50 kHz veya 200 kHz) veya
Çift Frekans (50 kHz ve 200 kHz (alternatif olarak gönderilir)) (Siparişte belirtin)

Güç çıkışı

1 kW veya 2 kW (siparişte belirtiniz)

Darbe uzunluğu/TX oranı

Girişim Reddeyici

Son ve mevcut ekoları güç açısından karşılaştırarak istenmeyen sinyalleri reddeder.

Alarm

Balık ve Dip alarmları,
Sıcaklık alarmı (sensör gereklidir)

Giriş/Çıkış Verileri

NMEA0183
Giriş: RMC, VTG
Çıkış: SDDBT, SDDPT

Dönüştürücü

1KW
TGM60-50B-12L (50 kHz, 12 metre kablolu )
TGM60-200B-12L (200 kHz, 12 metre kablolu )
2KW
TGM60-50A-15L (50 kHz, 15 metre kablolu )
TGM60-200A-12L ( 200 kHz, 12 metre kablo ile )

Güç kaynağı

12 – 24 VDC ( -10%, +%30 ) : 1.0 – 3.0 A

Çevre koşulları

Ortam sıcaklığı

 0°C ila +50°C

Bağıl nem

40°C'de %85

Su yalıtımı

Görüntüleme birimi: IPX4

Titreşim

+/- 1mm +/-10%, 2(5) - 13,2 Hz,
Maksimum hızlanma 7m/s2 , 13,2 - 100Hz

Kaplama Rengi

Ekran Ünitesi

Şasi : 2.5GY 5/1.5
Panel : N3.0 Newtone No.5

Ekipman listesi

Ekran ünitesi
Hızlı Kılavuz
Standart Aksesuar Paketi
